某自动化设备制造商的包装输送线采用往复定位机构，运动组件需要沿固定金属轨道反复运行。长期使用后，原金属导轮出现磨损、振动和横向偏移，影响设备定位。
项目在不大改设备结构的前提下，按原安装尺寸加工尼龙导向轮，利用材料的耐磨、减振和自润滑特点改善运行状态。
项目背景
该机构运行速度较高，导轮既要承受连续滚动接触，也要限制运动组件的横向位移。原导轮与轨道直接进行金属接触，磨损后间隙逐渐增大。
设备维护人员需要频繁调整导轮位置，轨道表面还出现划痕，运行噪声随使用时间增加。
现场问题
- 金属导轮与轨道摩擦产生较大噪声
- 导轮磨损后横向间隙增大
- 高速往复时出现振动和定位偏差
- 轨道表面产生划痕并增加维护工作
尼龙导向轮解决方案

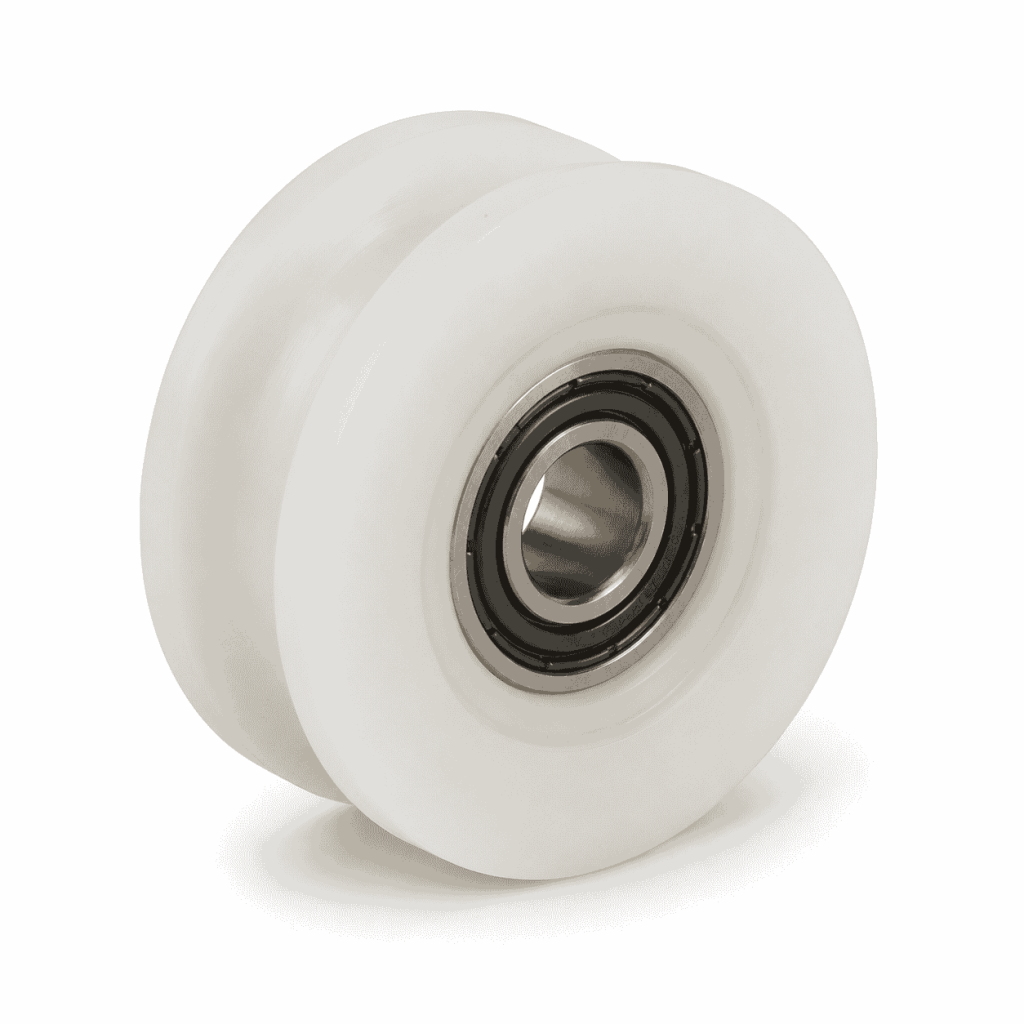

根据旧件、轴承规格、轮槽尺寸和轨道宽度建立加工尺寸，保留原中心轴承和安装方式，只替换外部尼龙轮体。轮槽与轨道之间设置合理运行间隙，兼顾导向精度和顺畅转动。
轮槽入口和边缘采用圆角过渡，避免局部尖角与轨道硬接触。加工完成后检查轮体、轴承孔和轮槽的同心度，并进行空载与低速试运行。
材料与结构选择
本项目使用的相关材料或产品可参考尼龙板材。选材时同时考虑载荷、速度、温度、磨损和安装环境。
- 尼龙材料具有较好的耐磨性和机械强度，适合制作导轮、滚轮及轴套
- 尼龙与金属轨道配合时摩擦和碰撞声较低
- 材料具有一定韧性，可缓冲往复运动产生的冲击
- 机加工性能良好，便于按旧件尺寸定制轮槽和轴承孔
加工与安装要点
- 确认导轮外径、宽度、轮槽尺寸和轴承型号
- 控制轴承孔配合尺寸及轮槽同心度
- 检查导轮与轨道的侧向间隙
- 先低速运行，再逐步恢复正常工作速度

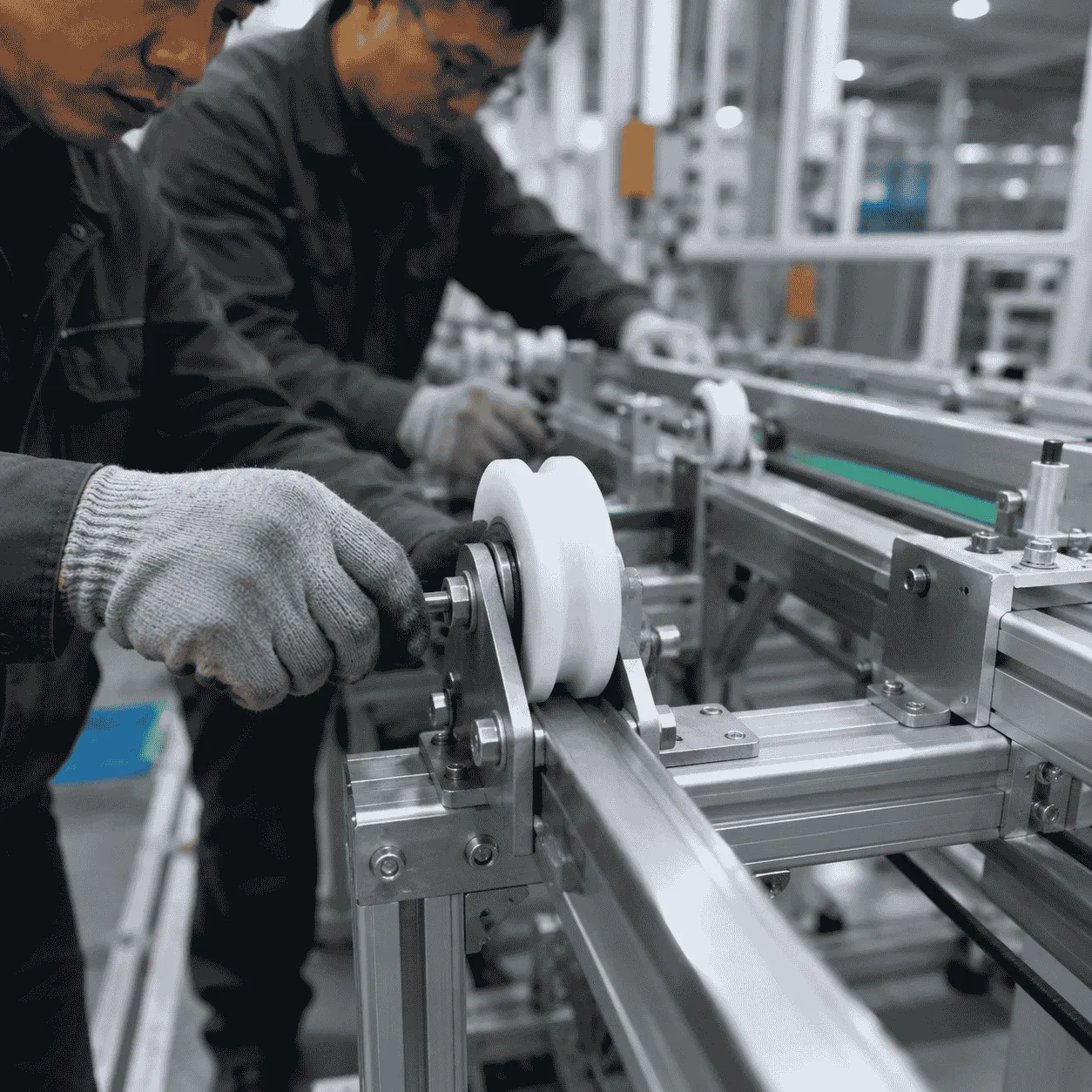

异形轮廓、孔位和配合尺寸可通过工程塑料CNC加工完成。安装后应先进行手动检查和低速试运行，再逐步恢复正常工况。
项目效果

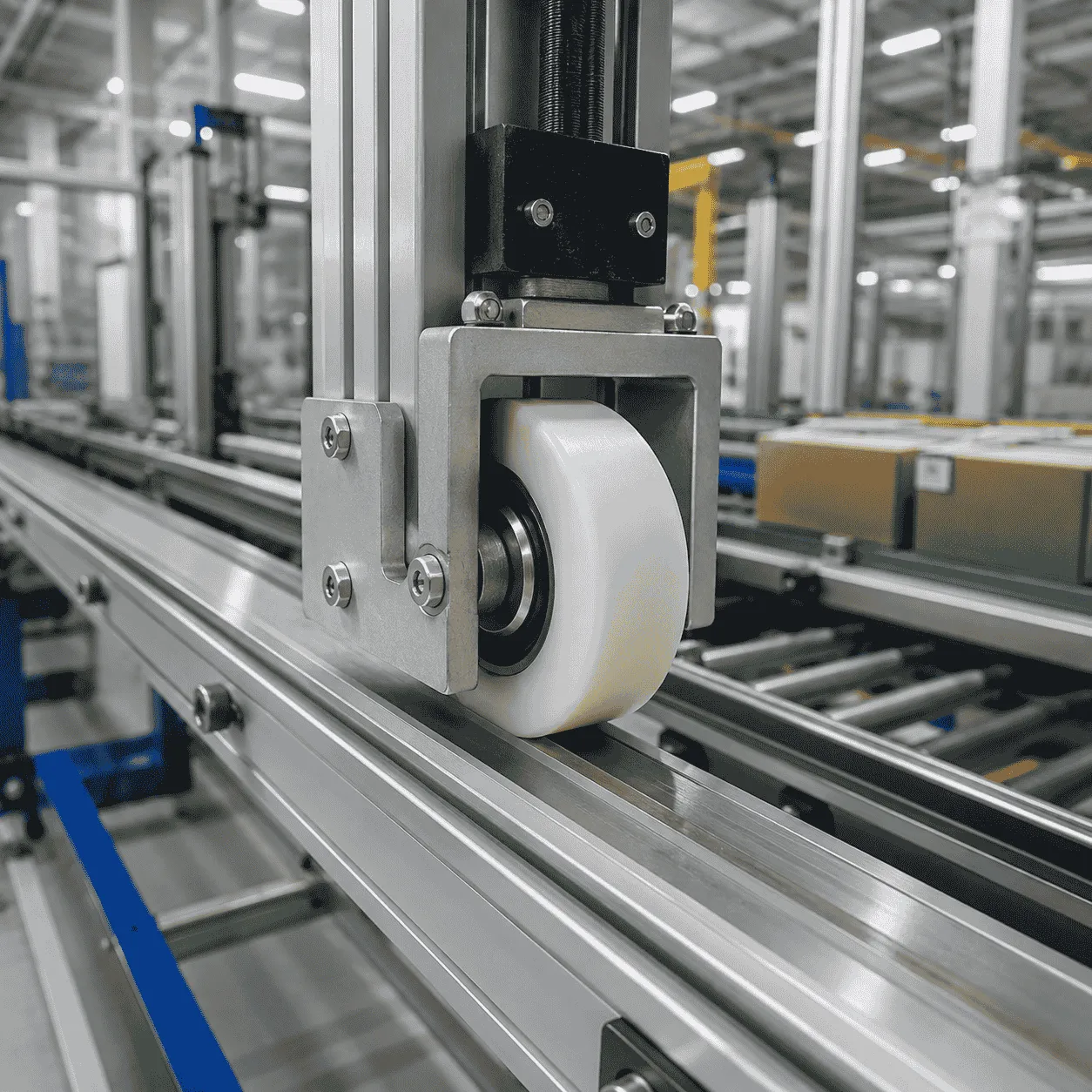

- 运动组件沿轨道运行更加平稳
- 金属摩擦声和振动明显减轻
- 轨道划伤和横向偏移减少
- 原设备结构与安装位置保持不变
适用场景
- 包装输送线往复机构
- 自动装配设备定位组件
- 滑台和直线导向机构
- 分拣、贴标及检测设备
项目总结
尼龙导向轮适用于需要耐磨、低噪声和稳定导向的自动化设备。实际加工时应结合载荷、速度、轨道结构和轴承配合确定材料牌号及尺寸公差。
