污水处理厂的无轴螺旋输送机用于输送栅渣、湿污泥和纤维杂物，长期运行后槽体磨损、物料粘附和噪声逐渐增加。
项目在原U形槽内安装分段式UHMWPE U形衬板，为螺旋体提供耐磨支撑，并保护不锈钢槽体。
项目背景
无轴螺旋在运行中直接压向槽体底部，湿污泥中夹带的砂粒和固体杂物会加快磨损。
衬板还需要适应设备长度、槽体弧度、检修口和分段连接位置，便于现场更换。
现场问题
- 槽体底部持续磨损并出现沟槽
- 污泥和纤维在内壁粘附
- 螺旋与槽体接触产生较大噪声
- 整体式衬板安装和后期维护不便
UHMWPE U形衬板解决方案

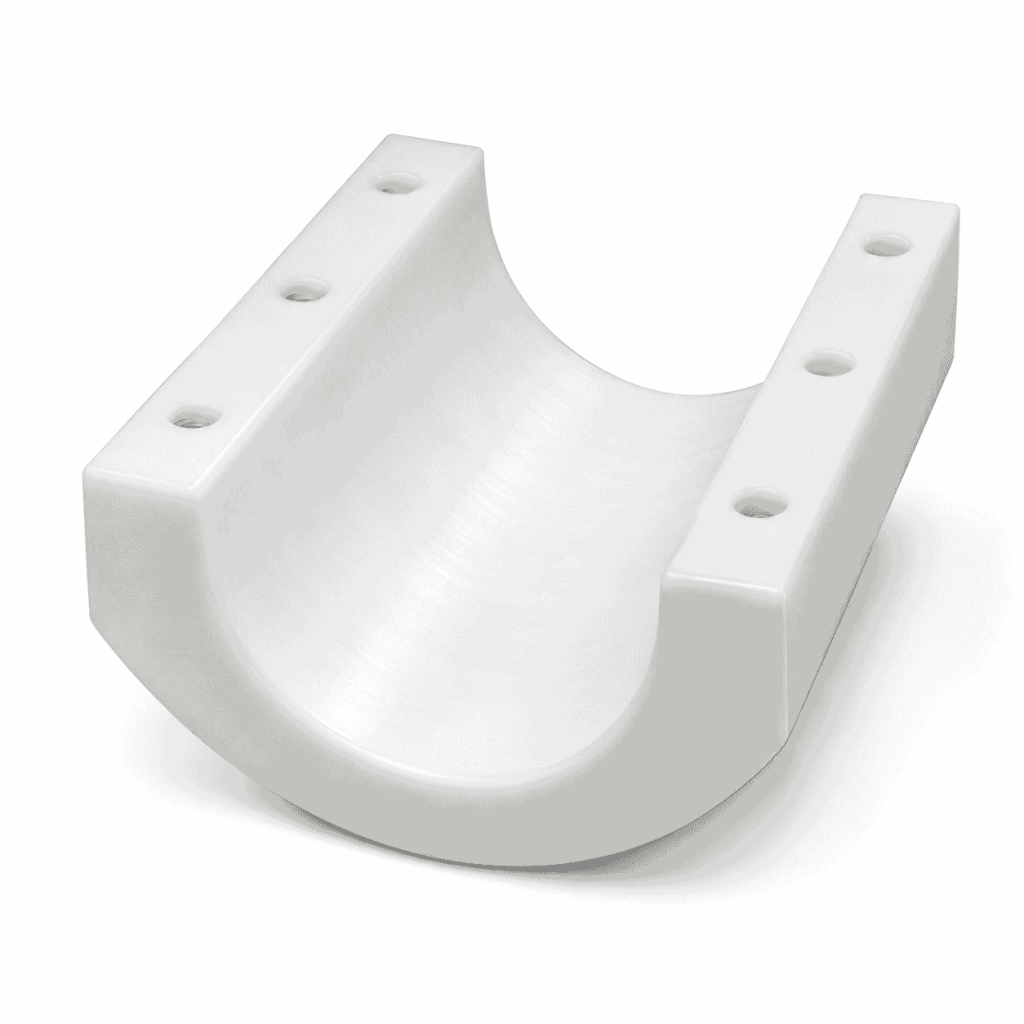

按照槽体内径、螺旋外径和安装长度加工分段式U形衬板。每段预留热胀和装配间隙，连接处尽量保持平顺。
紧固件采用沉入式结构，避免螺旋叶片直接接触。高磨损区域可缩短分段长度，便于单独拆换。
材料与结构选择
本项目使用的相关材料或产品可参考超高分子量聚乙烯板。选材时同时考虑载荷、速度、温度、磨损和安装环境。
- UHMWPE耐磨并具有较低摩擦阻力
- 材料耐水、耐腐蚀，适合潮湿污水环境
- 与金属螺旋接触时可降低运行噪声
- 分段板件重量较轻，便于检修更换
加工与安装要点

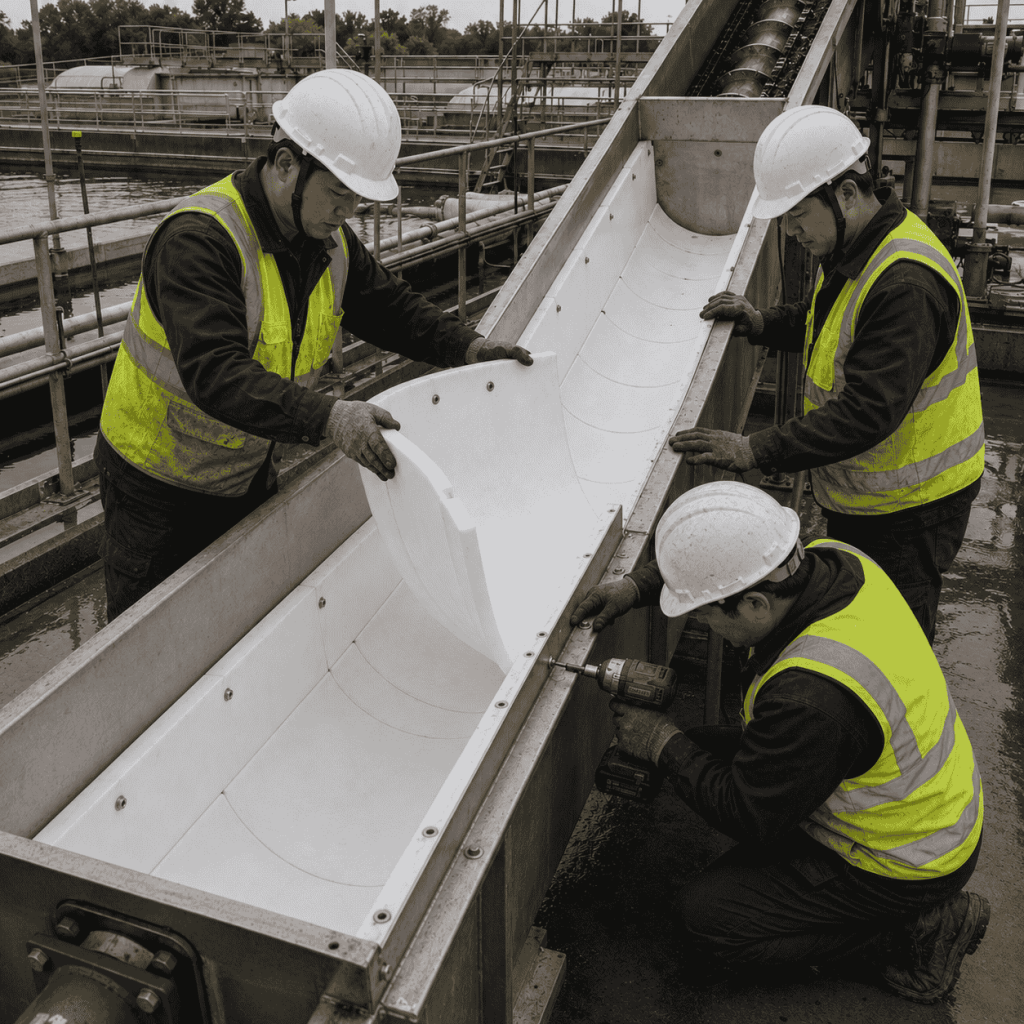

- 测量槽体弧度、螺旋外径和运行间隙
- 规划衬板分段及紧固孔位置
- 控制接缝高差并隐藏紧固件
- 空载确认后再进行湿料试运行
异形轮廓、孔位和配合尺寸可通过工程塑料CNC加工完成。安装后应先进行手动检查和低速试运行，再逐步恢复正常工况。
项目效果
- 不锈钢槽体得到耐磨保护
- 螺旋运行阻力和噪声降低
- 湿污泥粘附情况改善
- 磨损段可独立更换，维护更方便
适用场景
- 污水处理栅渣输送
- 污泥脱水后输送
- 食品残渣输送设备
- 潮湿散料无轴螺旋机
项目总结
UHMWPE U形衬板的尺寸应与槽体弧度和螺旋运行轨迹匹配。分段长度、接缝和紧固方式会直接影响磨损寿命及检修效率。
如需根据旧件、图纸、样品或现场尺寸评估材料和加工方案，可通过联系我们提交使用工况及尺寸资料。
