聚氨酯工件支撑架加工件

聚氨酯工件支撑架是一种用于承托、定位、分隔、转运和临时存放工件的工业结构件，可安装在自动化生产线、装配工装、物料搬运设备以及其他需要重复定位和柔性接触的机械设备中。

产品可以根据客户提供的技术图纸、实物样品或设备安装尺寸加工。整体长度、宽度、高度、定位块间距、安装孔位置、支撑面形状、聚氨酯硬度以及安装结构，均可结合工件尺寸和设备工况进行设计。

聚氨酯工件支撑架的结构特点

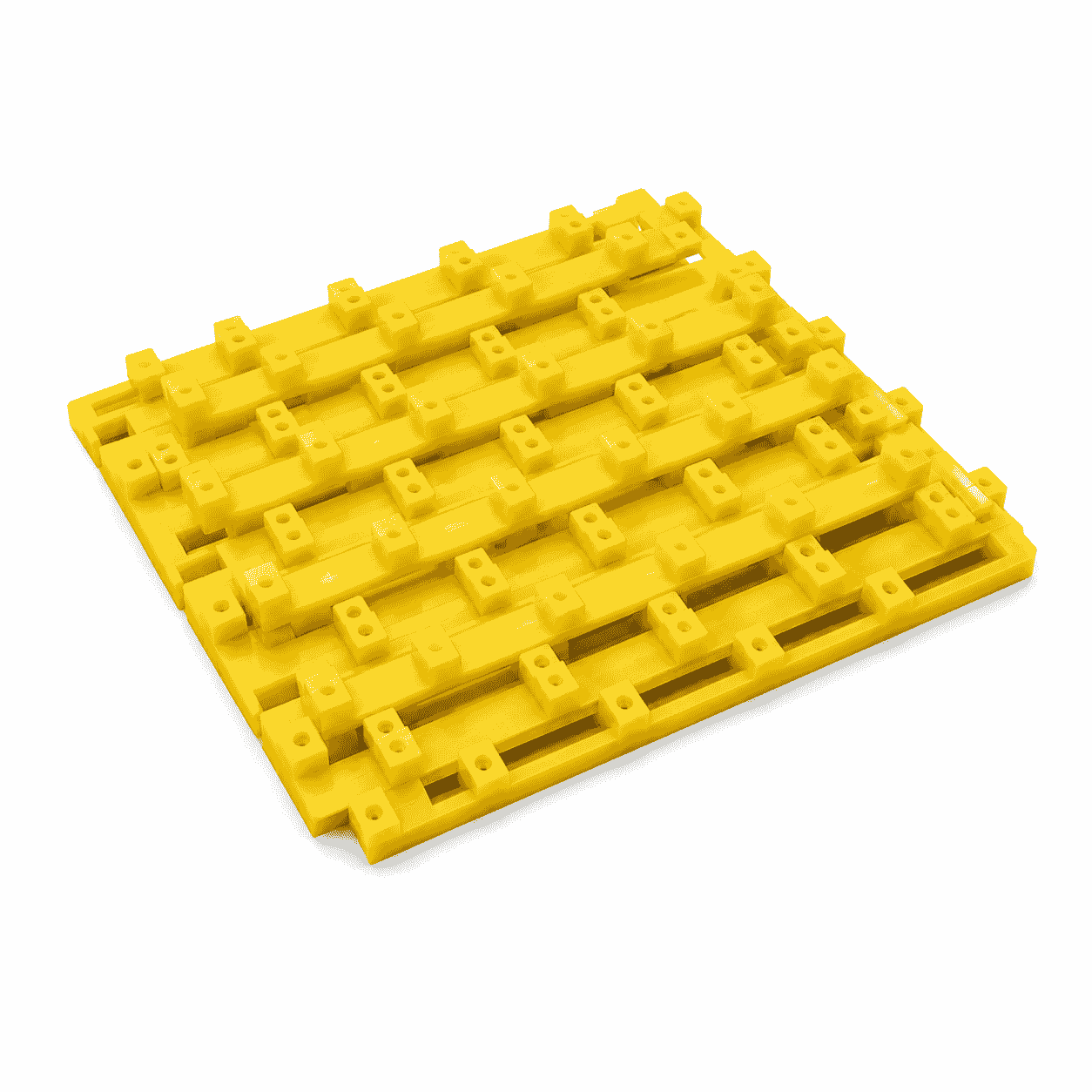

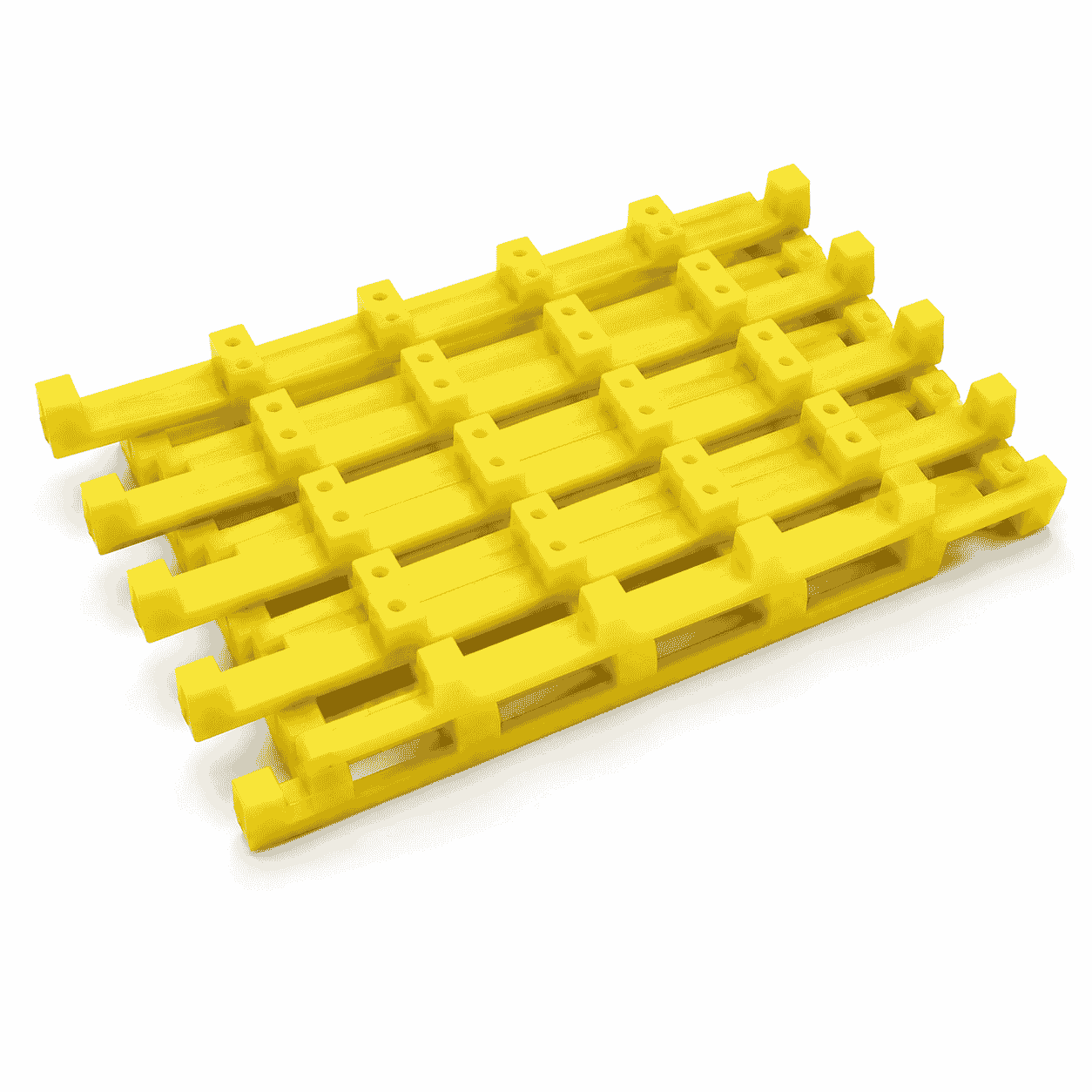

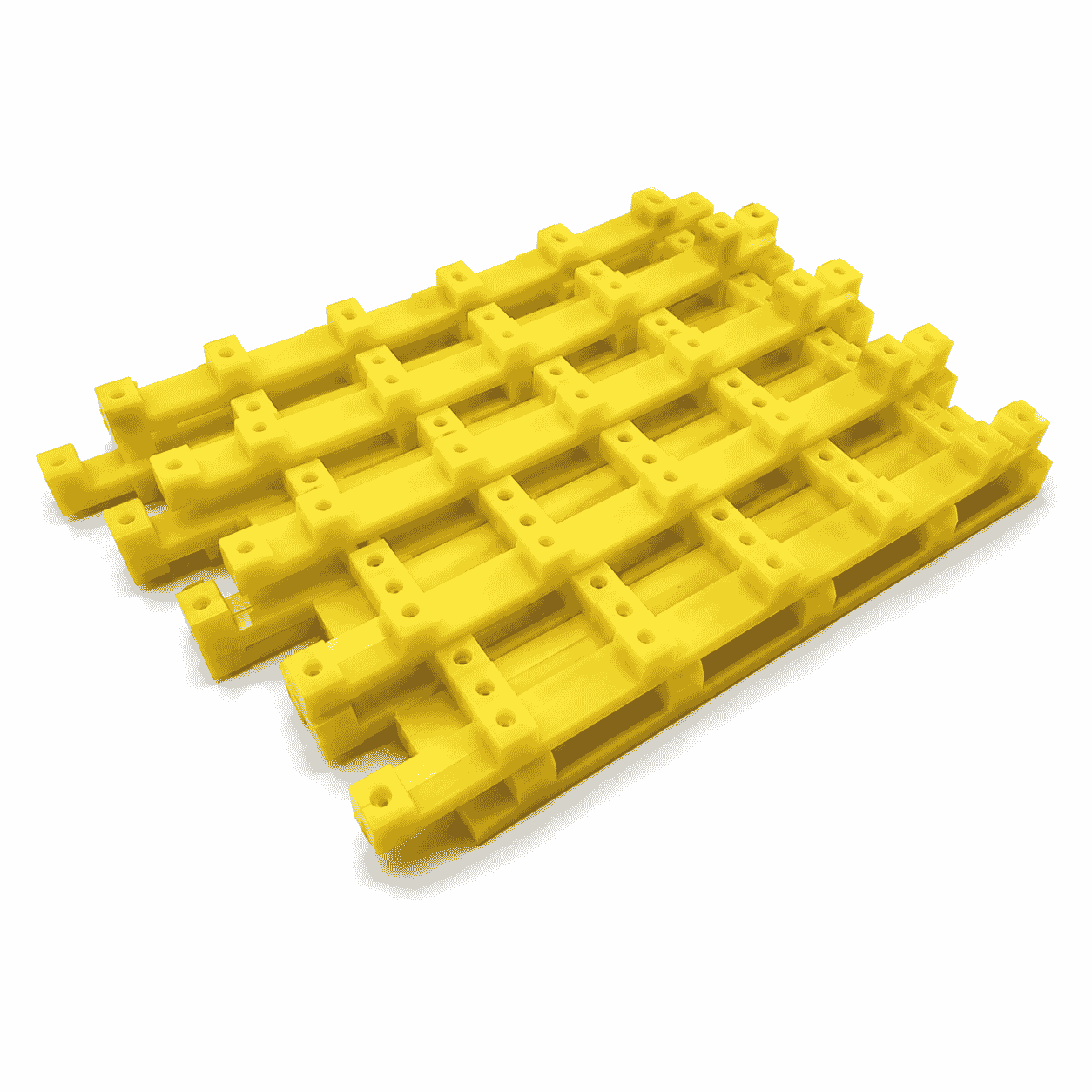

该产品可以设计纵向支撑梁、凸起定位块、紧固孔、支撑台阶、下沉区域以及端部限位结构。多个定位块可沿支撑架均匀或分段排列，用于承托、分隔多个工件，并保持规定的放置间距。

安装孔可以加工成普通通孔、沉孔、沉头孔、螺纹孔，也可以安装金属嵌件。孔位和孔距需要根据设备框架、连接螺栓及实际安装方向确定。

与工件接触的支撑面可设计为平面、弧形面、V形槽、阶梯面或其他仿形结构，使其与轴类、管材、型材及异形零部件更好地配合，减少工件在搬运或装配过程中的意外移动，提高重复定位的一致性。

聚氨酯工件支撑架的7个优势

• 定位更加稳定：通过合理分布的支撑面和定位块，使工件保持规定的位置与间距。
• 减少表面损伤：聚氨酯接触面能够降低划伤、压痕以及刚性碰撞对工件造成的损伤。
• 具有缓冲性能：材料具备一定弹性，可吸收工件放置、转运及设备运行过程中产生的部分冲击力。
• 降低运行噪声：柔性接触可以减少刚性零部件直接碰撞产生的尖锐噪声。
• 结构可按需加工：长度、定位间距、孔位、槽口、台阶及限位结构均可依据图纸生产。
• 便于维护更换：可设计为独立的支撑或易损部件，磨损后无需更换整套设备框架。
• 适合批量生产：通过模具成型与后续精加工，可保持多件产品的尺寸、孔位和支撑位置一致。

聚氨酯工件支撑架的应用范围

这类工件定位架可用于自动化生产设备、装配流水线、物料转运系统、检测工装、临时存放装置及其他工业机械。

根据结构不同，产品可以作为工件支撑架、定位托架、分隔工装、保护载具、上料支座、物料固定架或可更换缓冲件使用。

常见承托对象包括轴类零件、管材、型材、机械加工件、金属零部件、塑料制品以及其他需要保持固定间距或避免刚性接触的工件。具体支撑轮廓应结合工件的尺寸、重量、外形及重心位置设计。

更多应用信息可以查看我们的自动化设备和工业机械页面。

聚氨酯支撑架的生产工艺

产品通常可以采用聚氨酯浇注或模具成型工艺生产，固化后再进行修边和关键安装位置的精加工。根据产品长度和结构要求，可制作成整体式结构，也可以分成多个模块进行组合安装。

后续加工工序包括铣削、钻孔、镗孔、开槽、加工沉孔、倒角及表面处理。对于安装孔、定位面和支撑位置精度要求较高的产品，可以在材料固化后进行CNC精加工，以满足设备装配尺寸。

我们的工程塑料CNC加工服务支持根据技术图纸、实物样品及设备安装要求生产试制件、替换件和批量零部件。

聚氨酯硬度如何选择

聚氨酯硬度需要根据工件重量、接触面积、允许变形量、冲击频率以及定位精度进行选择。硬度较低的材料通常具有更明显的缓冲效果，硬度较高的材料则能够提供更强的支撑能力，并减少承载后的压缩变形。

产品颜色不能直接代表准确的硬度或材料配方。生产前应单独确认邵氏硬度、材料体系、承载要求及其他性能指标。

聚氨酯是一类可以通过不同配方获得多种硬度和性能的高分子材料。相关基础信息可以参考维基百科聚氨酯介绍。

关于弹性高分子材料的基础信息，可以参考维基百科弹性体介绍。

设计与使用注意事项

支撑点的数量和间距，应根据工件长度、重量分布以及允许变形量确定。支撑点过少，可能造成工件或支撑架弯曲；配合过紧或限位结构过多，则可能增加工件上下料的难度。

材料选择前还需要确认工作温度、承载重量、运行频率、室内或户外环境以及接触介质。不同聚氨酯配方对水分、润滑油、溶剂、酸碱介质、紫外线和高温环境的耐受能力并不相同。

如果设备存在长期静载、反复冲击或高频摩擦，应重点确认产品的压缩变形、撕裂强度、耐磨性能及疲劳寿命。

产品质量检验

常见检验项目包括整体长度、宽度、高度、直线度、定位块间距、支撑高度、安装孔直径、孔距、表面状态以及材料硬度。

对于批量订单，还需要检查各支撑位置和安装孔的一致性，确保不同批次的支撑架可以互换安装，不影响原有设备布局和工件定位精度。

产品表面应根据要求清理毛边、气泡、缺口及加工毛刺。包装时应避免支撑块受到长期挤压或产品在运输过程中发生碰撞和变形。

询价需要提供的信息

询价时请提供产品的整体尺寸、定位块数量、支撑间距、孔径、孔位、聚氨酯硬度、工件重量、工作温度、安装方式、采购数量及尺寸公差。

对于带有多个定位块、特殊仿形支撑面、沉孔、金属嵌件或严格定位要求的产品，建议提供完整的技术图纸或实物样品，以便确认材料、生产工艺和报价方案。
