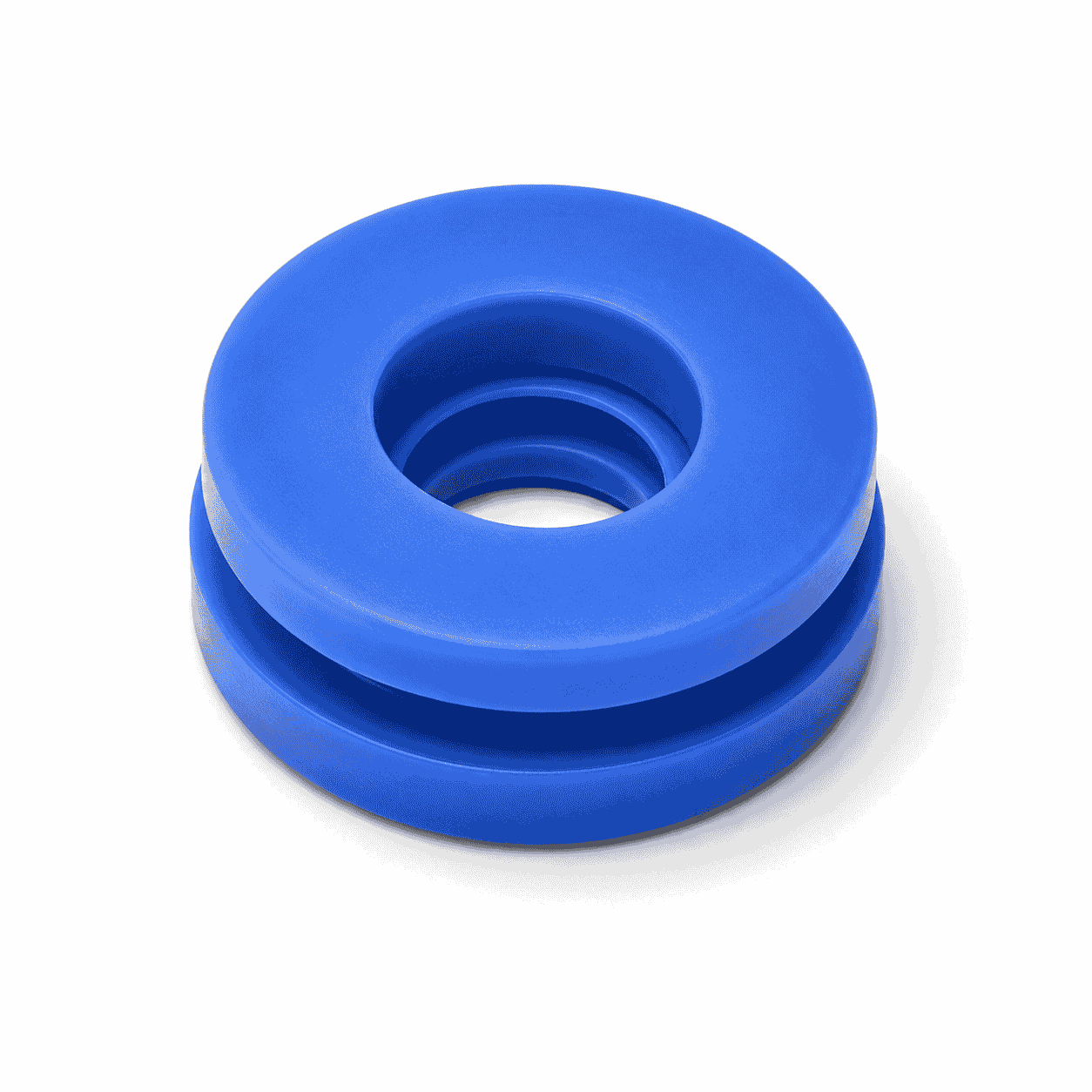

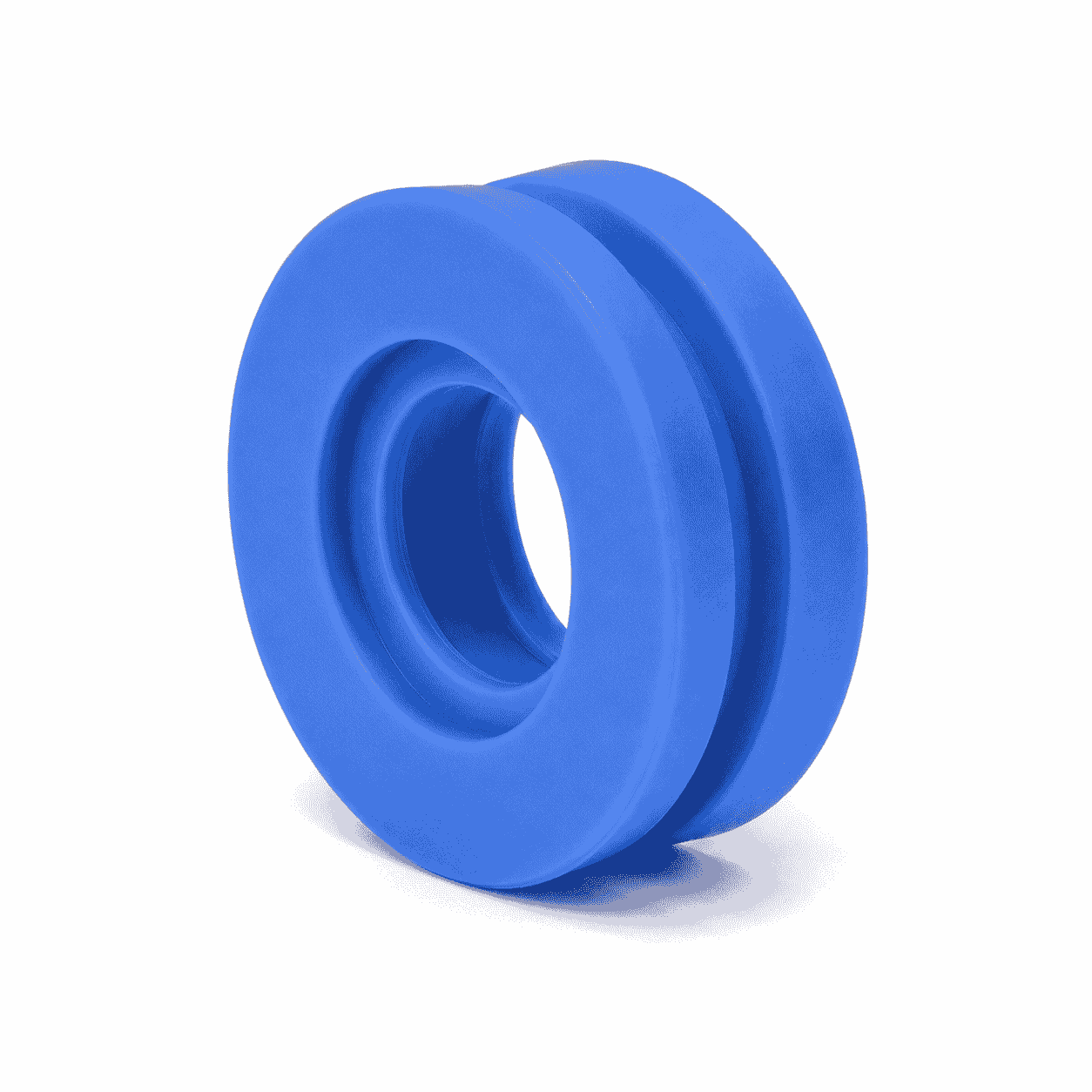

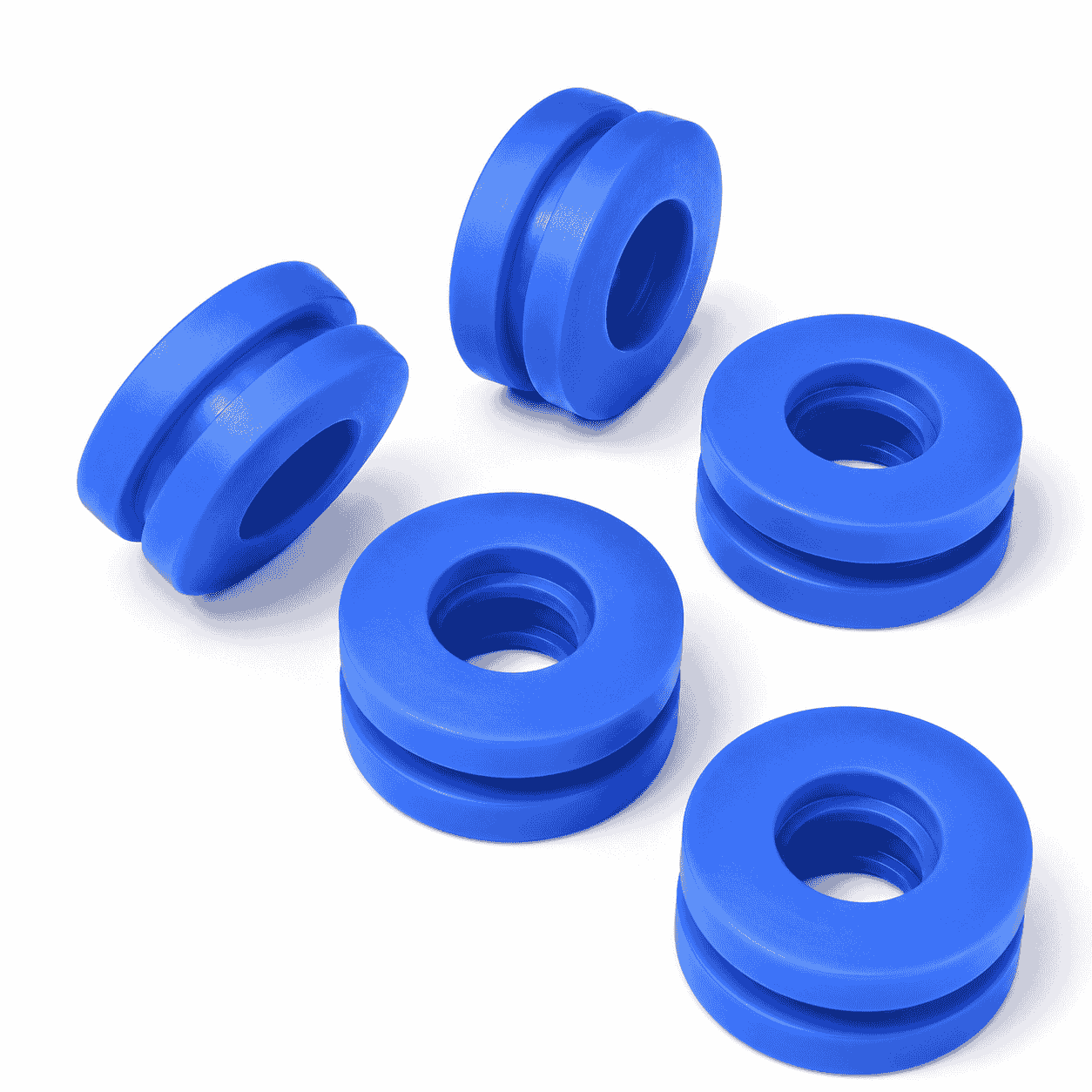

CNC蓝色尼龙槽型滑轮

CNC蓝色尼龙槽型滑轮是一种采用蓝色PA6、PA66、MC尼龙或相应改性尼龙材料，通过CNC车削、钻孔、镗孔、铣削和轮槽加工制造的机械滚动零件。产品通常安装在自动化设备、输送装置、包装机械、升降机构和线缆导向系统中，用于承托、引导或改变绳索、线缆、软管及其他柔性部件的运行方向。

设备运行过程中，绳索或线缆如果直接接触金属框架、固定支架和尖锐边缘，容易出现表面磨损、运行阻力增加、横向偏移和接触噪声。采用尼龙滑轮后，可以利用加工后的轮槽限制柔性部件的位置，使其沿规定路径运行，同时减少与金属结构之间的直接摩擦。

产品可根据二维图纸、三维模型、实物样品或设备装配数据生产。滑轮外径、总宽度、轮槽形状、中心孔、轴承安装位、轮缘高度、端面台阶和金属嵌件结构，均可结合设备载荷、运行速度及导向对象进行确认。

CNC蓝色尼龙槽型滑轮的主要作用

槽型滑轮的外圆工作面设置导向槽，绳索、线缆、软管或皮带进入槽内后，可以随轮体转动改变运行方向，并保持相对稳定的移动轨迹。

• 承托绳索、线缆、软管和柔性带材；
• 引导运动部件沿设定方向移动；
• 辅助改变绳索或线缆的运行方向；
• 限制柔性部件在运行过程中的横向偏移；
• 减少线缆与金属框架之间的直接摩擦；
• 降低部分机械设备运行中的振动和噪声；
• 保护绳索、软管及相邻设备结构；
• 作为磨损后便于拆卸和更换的机械配件。

蓝色尼龙材料说明

尼龙是一类常用于制造滑轮、齿轮、轴套、滚轮和导向件的工程塑料。有关尼龙材料的基础信息，可以参考百度百科尼龙词条。

蓝色通常用于区分材料、产品型号、设备区域或安装位置，使零件在装配、仓储和维护过程中更容易识别。颜色本身不能代表固定的材料牌号、机械性能或食品接触等级，选材时仍需根据原料型号及检测资料进行确认。

耐磨性能较好

滑轮的轮槽和外圆会与绳索、线缆或其他运动部件反复接触。尼龙具有较好的耐磨性能，在载荷、转速和配合尺寸合理的情况下，可以减少工作面的摩擦损耗。

具有一定机械强度

PA6、PA66和MC尼龙具有一定的刚性和承载能力，可以用于承受径向载荷、侧向作用力及部分轴向压力。具体材料牌号和轮体结构，需要根据滑轮直径、安装轴、运行速度和实际载荷确定。

抗冲击和韧性较好

设备启停、绳索张力变化或物料运行不稳定时，滑轮可能受到间歇冲击。尼龙具有一定韧性，可以吸收部分冲击能量，降低轮缘和轮槽出现脆裂、崩边的可能性。

有助于吸振降噪

尼龙工作面能够减少部分金属部件之间的硬性接触。在设备安装和运行状态合理的情况下，有助于降低滑轮转动时产生的碰撞声和振动传递。

有助于保护导向对象

尼龙表面硬度通常低于常用金属材料，可以在滑轮与线缆、绳索或软管之间形成相对柔和的接触面，减少表面划伤和硬性挤压的风险。

重量较轻且不易生锈

与相同尺寸的金属滑轮相比，尼龙轮体重量较轻，有利于设备装配、拆卸和维护。尼龙本体不会像普通碳钢一样因潮湿环境产生锈蚀。

需要了解尼龙材料规格，可以查看站内的尼龙棒产品页面。

可加工的轮槽结构

不同设备需要导向的对象存在差异，轮槽形状需要根据绳索、线缆、软管或皮带的实际截面进行设计。

• U型槽和半圆形槽；
• V型槽和梯形槽；
• 平底槽和圆弧过渡槽；
• 单槽、双槽和多槽结构；
• 等宽槽或不同宽度组合槽；
• 单侧轮缘和双侧轮缘；
• 平面滚动面和多台阶外圆；
• 整体式或分体组合式轮体；
• 端面减重槽和加强台阶；
• 安装方向及零件编号标记。

轮槽尺寸过小，可能造成绳索或软管受到局部挤压，并增加运行阻力；尺寸过大，则可能导致导向对象在槽内晃动。加工前应确认实际直径、截面形状、表面材料和运行方向。

中心孔与安装结构

滑轮中心位置可以根据设备结构加工普通通孔、台阶孔、轴承安装孔或金属轴套配合孔。不同安装方式会影响滑轮的承载能力、拆装方式和转动状态。

• 直接与固定轴配合的中心孔；
• 单轴承或双轴承安装位；
• 轴承限位台阶和卡簧槽；
• 金属轴套和金属轮毂结构；
• 圆孔、方孔和其他异形孔；
• 键槽、销孔和紧定螺钉孔；
• 端盖固定孔和轴向限位结构。

当滑轮需要承受较大载荷、频繁启停或较高的中心连接压力时，可以增加金属轴套、金属轮毂或轴承。金属部件用于提高中心位置的强度，尼龙外圈则承担导向、滚动和接触保护作用。

CNC加工工艺

CNC蓝色尼龙槽型滑轮可根据尺寸和结构采用数控车床、加工中心、四轴设备及专用工装生产。常见流程包括材料下料、端面加工、外圆粗车、中心孔加工、轮槽加工、轮缘精加工、轴承位加工、倒角、去除毛刺和尺寸检验。

对于轮槽较深、轮缘较薄或壁厚不均匀的产品，需要合理安排粗加工和精加工顺序。粗加工后预留适当余量，待材料状态稳定后再完成关键尺寸，可以减少内应力释放对轮体圆度和槽形造成的影响。

尼龙加工过程中需要控制刀具锋利度、切削温度和装夹压力。装夹力过大可能造成中心孔、轴承位或轮体外圆变形，连续切削产生的热量也可能影响关键配合尺寸。

相关设备和工艺能力可以查看站内的CNC塑料加工服务页面。

常见应用设备

CNC蓝色尼龙槽型滑轮适用于需要滚动承托、方向改变和运动导向的机械位置，常见应用包括：

• 自动化装配和输送设备；
• 包装、贴标和灌装机械；
• 线缆、电线及软管导向装置；
• 升降平台和移动机构；
• 工业门体和滑动框架；
• 纺织、印刷和轻工机械；
• 绳索牵引和辅助张紧装置；
• 仓储物流和物料转运设备；
• 机械夹具和工装设备；
• 需要减少金属摩擦的滚动位置。

尼龙滑轮更适合中低速、轻载或中等载荷的滚动及导向位置。对于高速、高温、较大冲击或连续重载设备，需要重新评估材料牌号、轮体强度、中心结构和运行温升。

加工前需要确认的参数

为了保证产品能够正确安装并保持稳定运行，生产前建议提供以下资料：

• 完整的二维图纸或三维模型；
• 滑轮外径、总宽度和轮体厚度；
• 轮槽形状、槽宽、槽深和圆弧半径；
• 中心孔或轴承安装位尺寸；
• 轴承型号和轴向固定方式；
• 安装轴直径和配合公差；
• 轮缘高度、厚度及倒角要求；
• 导向对象的直径、材质和截面形状；
• 单个滑轮承受的预计载荷；
• 设备运行速度和启停频率；
• 工作温度、湿度及接触介质；
• 蓝色要求、材料牌号、数量和检验标准。

蓝色外观与材料确认

蓝色尼龙可以通过原料配色、色母或改性材料实现。不同原料生产批次可能存在轻微色差，因此对颜色有明确要求时，建议提供色板、样件或色号作为确认依据。

颜色不应作为判断尼龙牌号和性能的唯一标准。对于食品接触、电气绝缘、阻燃、抗静电或其他特殊应用，需要选用符合相应标准的原料，并核验材料证明和检测报告。

旧件测绘注意事项

没有原始图纸时，可以根据旧滑轮进行测量和建模。但长期运行后的样品可能已经出现轮槽扩大、外圆磨损、轮缘变薄、中心孔松动和轴承位变形，直接复制旧件尺寸可能影响新产品的导向效果。

测绘时建议同时提供配套安装轴、轴承、绳索或线缆。对于磨损明显的轮槽，应结合导向对象的实际直径和设备原始装配关系恢复合理槽形。

质量检验内容

加工完成后，需要根据图纸检查滑轮外径、轮宽、轮槽尺寸、轮缘高度、中心孔、轴承位及端面台阶。对于安装轴承的产品，还应检查孔径、限位台阶、卡簧槽和内外圆同轴状态。

同时应检查轮体表面是否存在明显裂纹、缺口、色斑和毛刺，轮槽及轮缘边缘是否完成合理倒角。带有金属轴套或轮毂的产品，还需要检查嵌件位置、防转结构和装配牢固程度。

批量生产前可以先完成首件加工，通过尺寸检验和设备试装确认后，再按照最终标准完成后续生产。

安装与维护建议

安装前应检查安装轴、轴承、支架和导向对象，清理金属表面的毛刺、锈蚀和异物。滑轮装配后应能够顺畅转动，轮槽中心线应与绳索、线缆或软管的运行方向保持合理一致。

设备投入运行前，应先进行低速测试，确认滑轮没有偏摆、卡顿和异常摩擦，并观察导向对象是否稳定处于轮槽内部。

使用过程中应定期检查轮槽、轮缘、中心孔和轴承状态。如果出现轮槽偏磨、线缆跳槽、滑轮晃动或转动阻力增加，应及时检查安装位置及磨损情况。

选材与结构注意事项

不同尼龙牌号在刚性、韧性、吸水率、耐温性和尺寸稳定性方面存在差异。材料选择需要结合滑轮尺寸、载荷、速度、冲击程度和连续运行时间进行确认。

当轮体直径较大、轮缘较薄或中心孔受力集中时，应合理增加轮体厚度和轮毂强度。对于频繁启停、载荷较高或长期连续运行的位置，可采用金属轴套、轮毂或轴承增强结构。

常见问题

可以根据旧滑轮加工吗？

可以根据实物样品进行测绘，但需要先判断轮槽、轮缘、中心孔和轴承位的磨损程度。建议同时提供安装轴及导向对象尺寸。

可以加工不同形状的轮槽吗？

可以根据绳索、线缆、软管或皮带的截面加工U型槽、V型槽、圆弧槽、平底槽及多槽组合结构。

内部可以安装轴承吗？

可以根据轴承型号加工安装孔、限位台阶和卡簧槽。加工前需要明确轴承外径、宽度、配合方式和轴向固定结构。

可以增加金属轴套或轮毂吗？

可以根据载荷、扭矩和拆装要求增加金属轴套、轮毂或其他嵌件。组合结构需要设置可靠的防转和轴向固定方式。

蓝色尼龙是否代表固定材料牌号？

不代表。蓝色主要是产品外观和识别方式，材料性能应根据PA6、PA66、MC尼龙或具体改性材料牌号确认。

是否适合小批量加工？

CNC加工不需要单独制造注塑模具，适合设备维修替换、样品验证、小批量生产和多种轮槽规格加工。

产品加工说明

CNC蓝色尼龙槽型滑轮适用于自动化设备、输送机械和线缆导向装置中的滚动承托、方向引导和接触保护位置。产品可根据设备图纸、实物样品和实际运行工况，对尼龙牌号、颜色、外径、轮槽、中心孔、轴承位及金属嵌件结构进行确认，并按照最终技术要求完成加工和检验。
