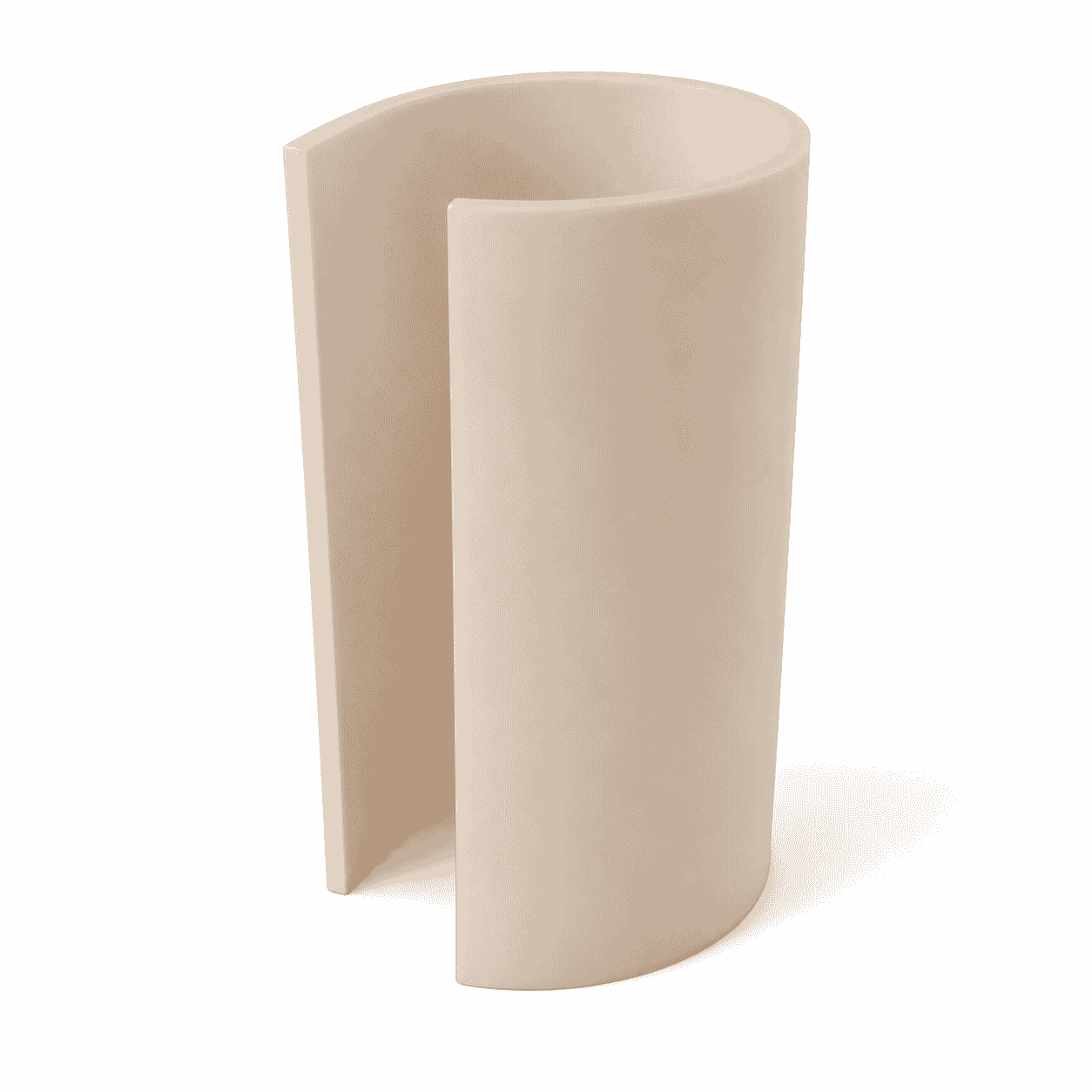

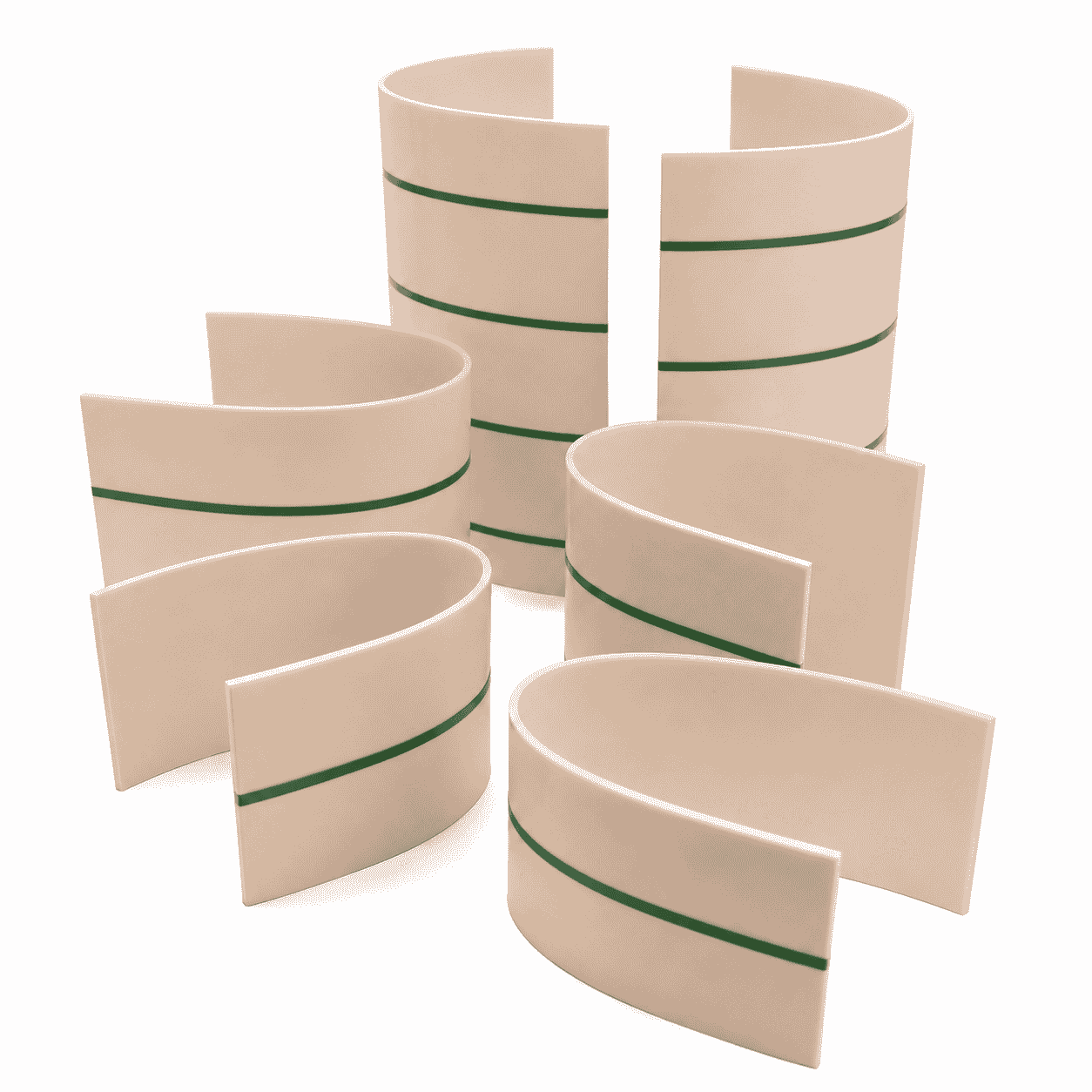

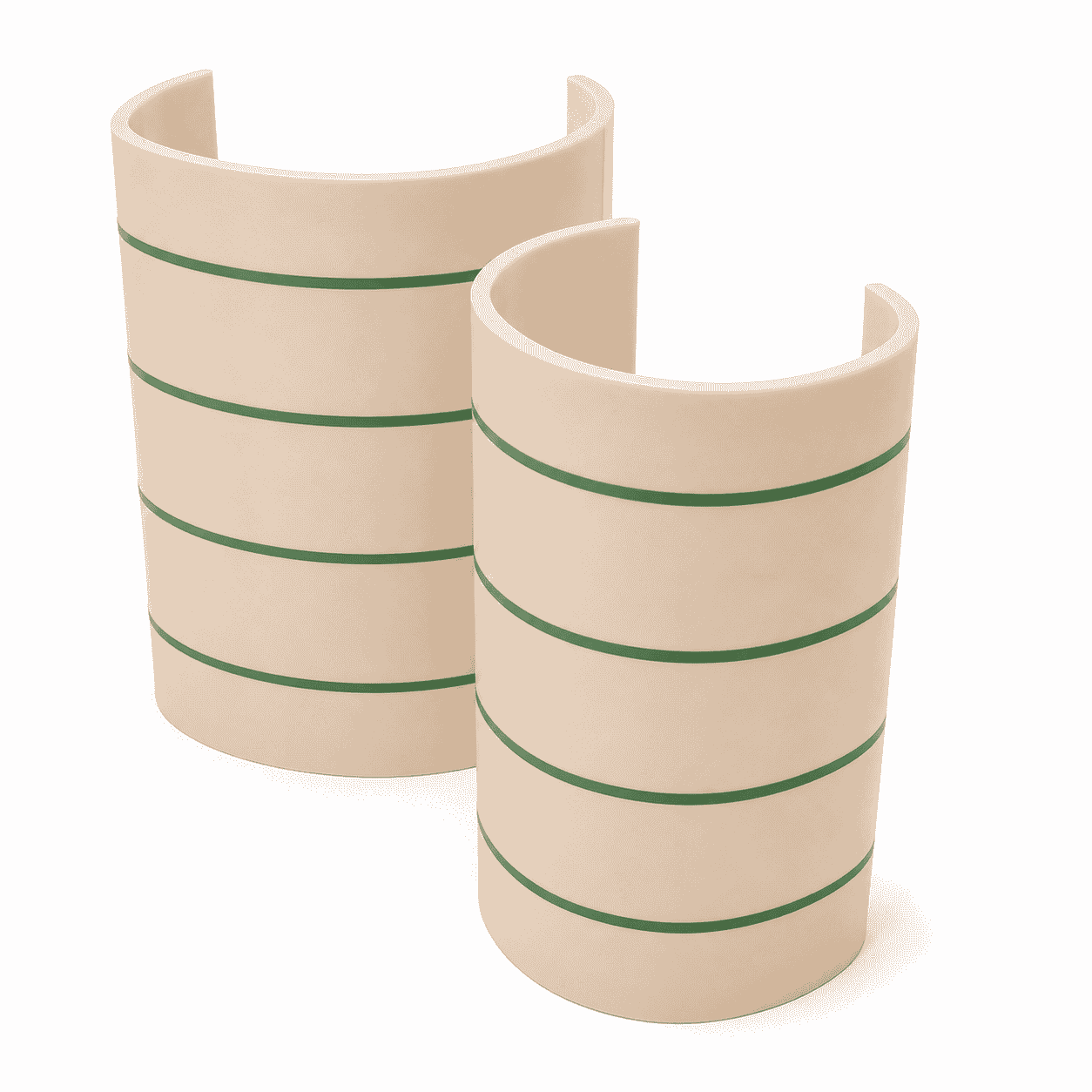

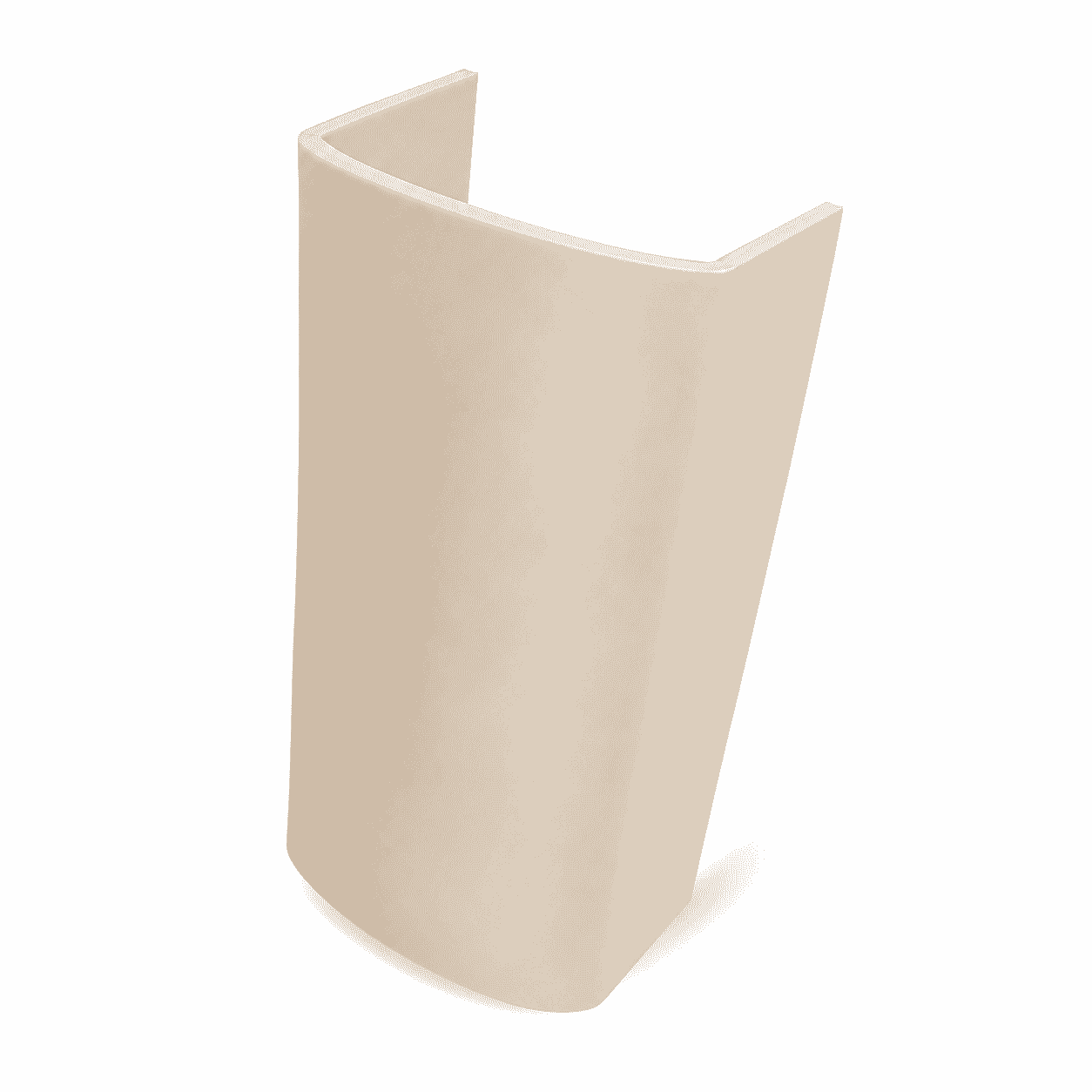

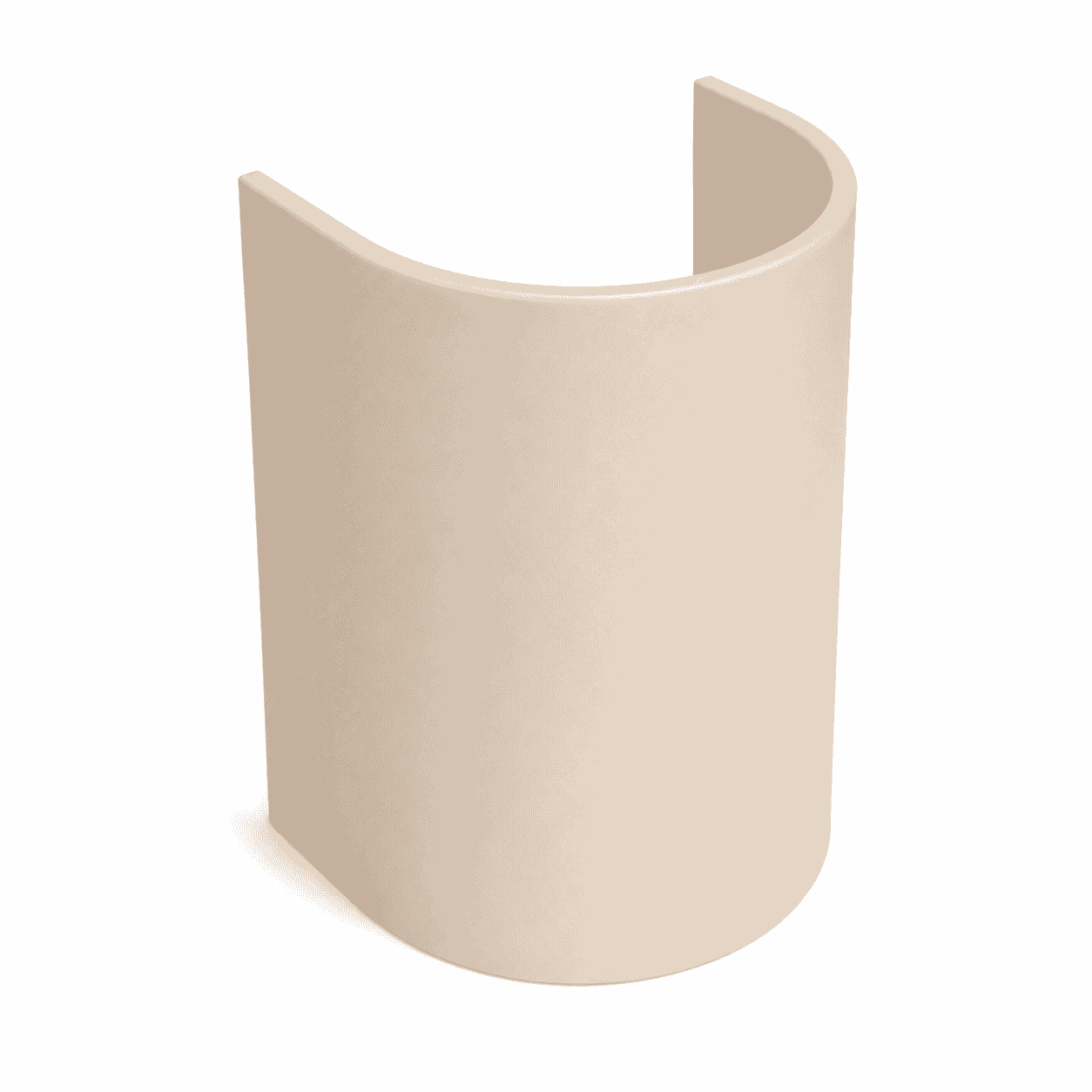

尼龙U型耐磨衬板是一种通过CNC设备加工成型的工程塑料零件，主要安装在机械导轨、输送槽、链条轨道、滑动支架及设备金属框架内部，用于支撑、导向、限位和保护接触表面。
产品可根据二维图纸、三维模型、实物样品或安装尺寸加工，U型槽的宽度、深度、壁厚、长度、孔位及固定结构均可按设备要求确定。尼龙材质具有耐磨、抗冲击、机械强度较好、不易生锈和吸振降噪等特点，适合用于存在滑动摩擦、振动或反复接触的机械位置。
尼龙U型耐磨衬板是一种采用PA6、PA66或MC尼龙材料，通过CNC铣削、钻孔、开槽、倒角和轮廓加工制造的U型工程塑料部件。产品通常安装在金属导槽、设备框架、输送轨道、链条运行通道及滑动机构内部，用于隔离金属接触面，并对运动部件进行支撑、导向和限位。
设备运行过程中，轴杆、链条、滑块、管材或其他运动部件可能持续与安装槽发生接触。如果直接采用金属与金属配合，容易产生摩擦噪声、表面磨损、运行阻力增加和锈蚀等问题。安装U型塑料衬板后，可以在金属结构与运动部件之间形成耐磨工作面，减少对设备主体的直接磨损。
产品可根据二维图纸、三维模型、实物样品或设备安装尺寸生产。U型槽宽度、槽深、侧壁厚度、底部厚度、总长度、安装孔和定位结构，均可结合实际装配要求进行加工。
U型结构可以包覆或支撑运动部件的底部及两侧，使零件在运行过程中保持相对稳定的位置。与普通平面衬板相比，U型槽能够同时提供底部支撑和侧向限位，更适合安装在导向通道及滑动轨道中。
尼龙是一类常用于机械零件、轴套、齿轮、滚轮、导轨和耐磨衬板加工的工程塑料。有关尼龙材料的基础信息，可以参考百度百科尼龙词条。
衬板在设备运行过程中会与链条、滑块、轴杆或其他部件持续接触。尼龙具有较好的耐磨性能，适合用于存在往复运动、滑动摩擦和反复接触的机械位置。
尼龙具有一定的强度和承载能力，可以在合理载荷条件下对运动部件进行支撑。具体材料牌号和结构尺寸，需要根据设备载荷、运行速度和支撑距离确定。
设备启停、部件摆动或物料经过时，U型衬板可能受到反复冲击。尼龙材料具有一定韧性，可以吸收部分冲击，降低零件发生脆裂和边缘崩损的风险。
使用塑料工作面代替部分金属接触面，可以减少硬性碰撞和摩擦。在合适的运行条件下，有助于降低设备异响和振动传递。
与相同体积的金属衬板相比，尼龙零件重量更轻，便于安装、拆卸和维护。同时，材料本身不会像普通碳钢一样因潮湿环境产生锈蚀。
需要了解尼龙材料规格及板材选择，可以查看站内的尼龙板材产品页面。
不同设备对衬板的安装方式和导向尺寸要求不同。通过CNC加工，可以按照实际图纸完成U型槽、孔位、台阶及异形轮廓加工。
对于长度较大的衬板，可以根据运输、安装和设备维护要求设计为分段结构。分段位置需要避开主要受力区域，并保证安装后的导向面平整连续。
尼龙U型衬板的常见加工流程包括图纸确认、原材料下料、基准面加工、U型槽粗加工、应力释放、精加工、孔位加工、倒角、去除毛刺和尺寸检验。
尼龙具有一定的吸水性和热胀冷缩特性，加工时需要合理控制装夹压力、刀具锋利度、切削温度和加工余量。装夹压力过大可能导致零件产生变形，连续切削产生的热量也可能影响槽宽和孔位尺寸。
对于槽深较大、壁厚较薄或长度较长的产品，需要结合材料状态和结构特点安排粗加工与精加工，减少内应力对最终尺寸的影响。
更多设备与工艺信息可以查看站内的CNC塑料加工服务页面。
该类产品适合用于需要耐磨、导向、支撑和侧向限位的机械位置，常见应用包括：
实际使用时，需要根据载荷、速度、温度、接触介质和运行方式选择适合的尼龙牌号。对于高温、精密配合或长期潮湿环境，应重点评估材料尺寸变化对装配间隙的影响。
为了保证产品能够与设备正确安装，生产前建议提供以下资料：
没有原始图纸时，可以根据实物样品进行测量和建模。但长期使用后的旧衬板可能已经出现槽宽扩大、底部磨损、孔位变形和整体弯曲，直接复制旧件尺寸可能影响新产品的安装效果。
进行样品测绘时，建议同时提供设备安装槽尺寸、配合部件宽度、固定孔位置和实际运行间隙。对于关键导向尺寸，应结合设备原始结构进行恢复，而不是只测量磨损后的样品。
加工完成后，需要根据图纸检查产品总长、总宽、总高、槽宽、槽深、壁厚、底部厚度、孔径、孔距和关键配合尺寸。
同时需要检查导向面是否平整，边缘是否存在明显缺口、裂纹和毛刺。对于分段式产品，还应检查各段拼接后的高度差、槽口连续性和安装方向。
批量生产前可以先加工首件，通过尺寸检验和设备试装确认后，再按照最终标准进行后续加工。
安装前应清理设备安装槽，检查金属基体是否存在毛刺、变形和严重锈蚀。固定螺栓不宜过度拧紧，以免塑料衬板受到过大压力后产生局部变形。
设备运行过程中，应定期检查槽底、侧壁和固定孔附近的磨损情况。如果出现导向间隙明显增大、运动部件偏移或运行噪声增加，应及时检查衬板尺寸和安装状态。
尼龙具有耐磨、强度较好和吸振降噪等特点，但不同尼龙牌号的吸水率、刚性、耐温性和尺寸稳定性存在差异。
当产品长度较大、侧壁较薄、载荷较高或安装间隙要求较严时，需要合理增加结构厚度，并根据使用环境预留装配间隙。对于持续高温、强酸碱介质或尺寸精度要求较高的工况，应重新评估材料选择。
可以根据旧件测绘加工，但需要先判断磨损和变形程度。建议同时提供设备安装槽及配合部件的实际尺寸，以便恢复关键配合关系。
可以根据原材料规格和加工设备行程确定加工方案。对于长度较大的产品，可以采用整体加工或分段拼接结构。
可以根据螺栓规格加工沉孔或
核对图纸及完整规格，并根据实际使用工况确认材料，避免因选材或尺寸问题导致产品不合格。
对关键加工工序进行质量检查，重点核对尺寸、孔位、槽位及配合面，确保加工符合图纸要求。
去除毛刺、倒角并清洁产品，方便后续安装，同时做好批量产品一致性检查，确保整体质量稳定。
根据产品特点选择合适的包装方式，做好防护和分类包装，减少运输过程中磕碰、变形和混装问题，确保产品安全送达。
工程塑料零部件用于设备时，同样需要严格控制尺寸、孔位、边缘处理、表面质量、材料选择及装配配合，确保安装顺利、使用稳定。
